1. 개요

이동식 교통량 검지기는 교통량 측정기 중 최신의 제품으로 자기 검지 및 속도/차종 분류 방식에 있어서 최신의 기술을 사용하여 언제,어디서나,교통량을
조사하기위한 완전한 독립형 제품 입니다.
<외부센서장비(루프,튜브..)가 필요없는 완전 독립형 검지기>

• 교통량
• 차량 존재 유,무
• 자동 차두 간격 측정
• 점유율
• 속도 15종 구분
• 차종(차량의 길이) 13종 구분

2. NC-100 / NC-200 센서 성능(NC-100은 차량카운트만 가능)

• 차량 카운트(Vehicle Counts)
• 차량 존재(Vehicle Presence)
• 속도 결정(Speed Determination)
• 길이 분류(Length Classification)
• 도로 점유(Road Occupancy)
• 노면 온도(Pavement Temperature)
• 노면 건/습도 상태(Road Wet / Dry Condition)

3. 특징

• 외부 센서장비가 필요 없는 완전 독립형 검지기.
• 차량검지를 위한 센서는 고체 자기저항센서(GMR – Giant Magneto Ratio)사용.
• 양방향 측정능력을 갖춘 차량 자기 형상화(VMI-Vehicle Magnetic Imaging)기술채택.
• 다중유도대비(MDC-Multiple Derivative Correlation)방식 채택하여 속도 및 차종분류의 정확도를 한층 향상 시켰음.
• 메모리 600 프레임(시간주기)으로 확장.
• 작고 튼튼하여 설치 및 회수가 편리함.
• 3MB 메모리 사용 1회 측정 시 약300,000대의 개별차량을 시간 정보와 함께 기록.
• 자동 양방향 측정능력 - 정방향 진행 차량만 차종분류, 역방향 진행 차량카운트만 하고 주석과 함께 저장 됨.
• 특수 회로(마이크로 프로세서 )내장 - 밧데리의 충전 및 방전 주기를 감시하고 제어하여 밧데리의 상태를 최상으로 유지시킴.

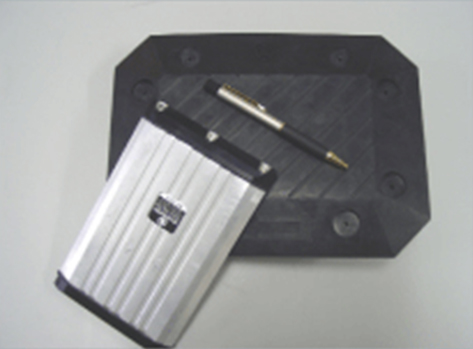

4. NC-100/NC-200 구성요소

• 함체
• - 내구성이 강화된 압출성형 알루미늄 (Durable extruded aluminum) 88,000psi(607MPa)
  - 12.7 mm 두께
  - 차량 충격에 강하므로 교통량이 극심한 도로에서도 이상 없이 운영가능.

• 회로기판
• 리듐이온전지 재충전가능
• 습기보호 및 방수를 위하여 외함으로 포장

5. 교통량조사방법

• 노면(길가운데) 혹은 도로 중앙에 설치한다.
• 차종 버스,승용차,화물차 및 각종 차량 측정

단위	가격
1개당	견적요청

6. 납품실적

• 한국건설기술 연구원, 설계회사, 각 대학교 연구소, 지자체등 다수

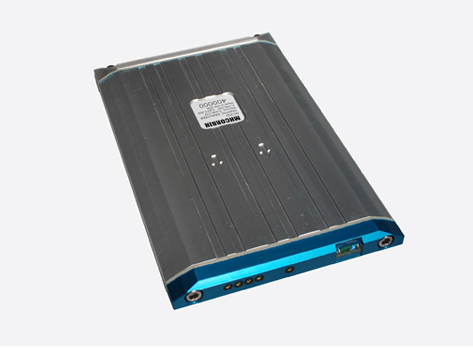

1. MODELNC350

The NC350 BlueStar Portable Traffic Analyzer with Bluetooth™ Technology from MH Corbin provides the accurate measurements of vehicle count, speed, and vehicle length. The NC350 BlueStar Portable Traffic Analyzer sensor is placed directly in the traffic lane to measure data, and can be installed and removed quickly and easily without damage to the road surface.

The NC 350 BlueStar Portable Traffic Analyzer is designed to survey traffic on a roadway, bridge, parking garage, or construction area. Because the analyzer can communicate wirelessly via Bluetooth, traffic data can be retrieved & downloaded without removing the analyzer from the road.

Data is easily assessed using Highway Data Management (HDM) software, where it can be presented in the form of reports, charts and graphs.

• Communicates wirelessly via Bluetooth™ Technology
• Can be installed and removed in minutes
• Inconspicuous design blends in with road surface
• Individual vehicle recording allows infinite binning
• capabilities
• Durable extruded aluminum housing
• Long life, rechargeable, Lithium-Ion battery
• Easy to use software for viewing data

2. TECHNICAL DATA AT-A-GLANCE

• General Specifications

Housing Material	Extruded/anodized aluminum	Memory	Micro Serial Flash: 3MB
Ultimate Bearing Strength	88,000 psi (607 Mpa)	LI-ion Battery Life	Up to 21 days before recharge
Dimensions	181 x 118 x 12.7mm / 7.125 x 4.625 x 0.5 in	Values	Metric / Imperial
Weight	0.59 Kg / 1.3 lb	Capacity	Up to 300,000 vehicles or 21 days per study, whichever occurs first
Operating Temperature	-20°C to +60°C / (-4°F to +140°F)	Communication	USB or Bluetooth
Sensor	GMR Magnetic chip for Vehicle Magnetic Imaging

• Performance

Battery	3.0VDC to 4.2VDC Field replaceable, Lithium-Ion , rechargeable, overcharge protection, 3000 mAH at 23°C Nom 3.70VDC
Length Accuracy	+/- 4 ft, 90% of vehicles
Speed Accuracy	+/- 4 mph, 90% of vehicles
Count Accuracy	+/- 1%, 95% of vehicles
Vehicle Detection	Vehicles from 8 - 193 KPH / 5 - 120 MPH
